交底部位

抗拔樁

工序名稱

自平衡儀安裝埋設

交底日期

2017年2月20日

交底內容：

一、及鋼筋計進場試驗室應根據檢測單位編寫的專項方案對上所標注的內徑尺寸、外徑尺寸、額定荷載值、張拉行程、額定油壓、活塞面積以及出廠編號等參數進行復查，在檢查荷載箱制作符合測樁方案中的要求后，將其吊放至平整的場地用油布覆蓋保護。

二、荷載箱與鋼筋籠的制作

應將荷載箱立放在胎架上與主筋同時制作鋼筋籠，用吊機將荷載箱吊放至設計位置后將主筋圍荷載箱四周焊接鋼筋籠，荷載箱的上板和下板側表面與主筋接觸處點焊固定荷載箱，主筋與荷載箱上板及下板表面必須用L型加強筋焊接加固，確保鋼筋籠與荷載箱起吊時不會脫離成一體。荷載箱上、下3米范圍內的箍筋間距應加密為250px。在鋼筋籠與荷載箱垂直吊起后下放至孔口時，必須將荷載箱上板與下板之間主筋斷開，斷開位置在荷載箱下板表面向上10mm。荷載箱埋設位置檢測單位應根據設計圖紙與地勘資料通過對上段樁的摩擦力和下段樁的摩擦力以及樁端阻力相平衡的維持加載要求計算確定。

     焊接上下導向喇叭筋，喇叭筋直徑同主筋。喇叭筋起導向及加固作用，導正角度大于60°，必須保證鋼筋籠中軸線與荷載箱中心在同一水平線上，再點焊喇叭筋，喇叭筋上端與主筋焊接并設加強筋一道，下端與荷載箱內孔邊緣點焊，保證荷載箱水平度小于0.3%，荷載箱焊接下喇叭筋（具體要求同上）。

喇叭筋作用有二：一是加載時，荷載箱處樁身局部壓力很大，喇叭筋起加強作用；二是，喇叭筋起導向作用，便于導管通過荷載箱。

焊接聲測管。荷載箱已經為聲測管通過設置了連接管通道，將聲測管圍焊在荷載箱上板及下板表面聲測管位置即可。

焊接位移棒套管、位移棒。位移棒應按要求與荷載箱牢靠連接，并將位移棒套管與鋼筋籠固定好。

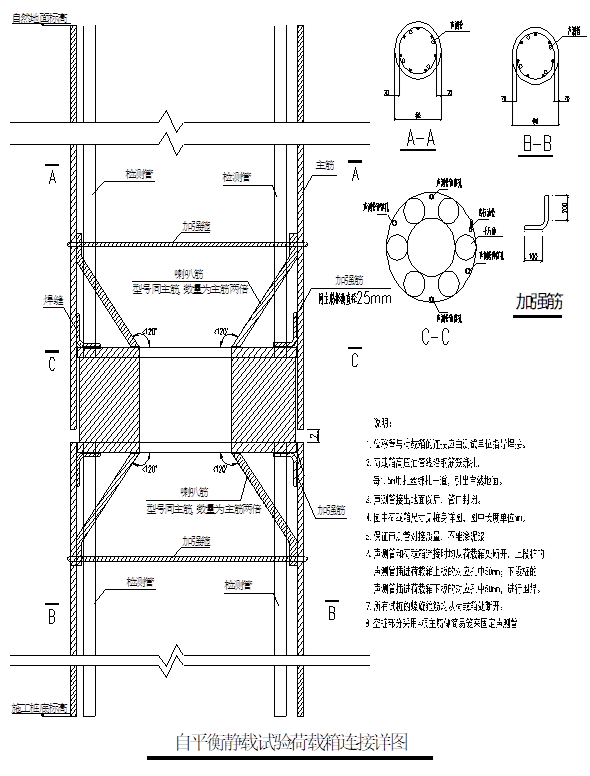

三、平衡箱與鋼筋籠焊接好后，還應檢查焊接質量，在符合要求后，應作好全部檢查記錄，安裝過程還需拍照留樣。下附安裝詳圖：

接受交底人：

交底人

技術負責人

注：1.本表用于承包單位對作業班組的技術交底；

      2.本表一式三份，交底后承辦單位項目部、作業班組各留一份，報監理部一份備案。
